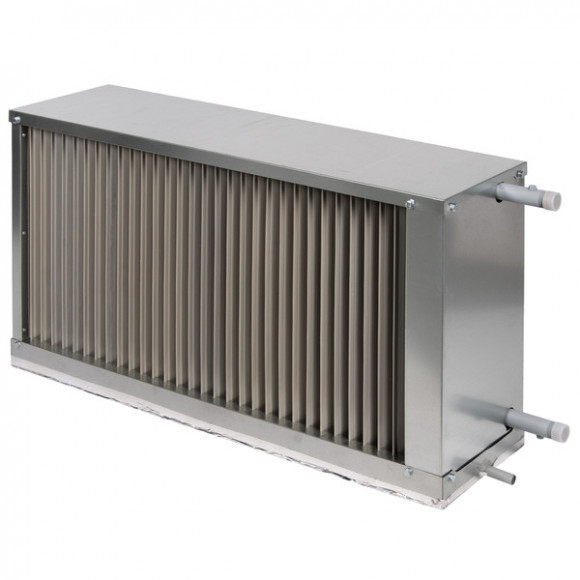

Охладитель водяной для прямоугольных каналов SHUFT WHR-W 600x300-4
- Обзор
- Характеристики
- Отзывы0
Охладитель водяной для прямоугольных каналов SHUFT WHR-W 600x300-4 — канальные охладители в каталоге TNCLI. Ниже приведены параметры этого исполнения для сравнения с требованиями проекта или помещения.
Основные параметры
- Тип нагревательного элемента: Медно-алюминиевый теплообменник с механически расширенными трубами.
- Макс. расход воздуха: 1760 м3/час.
- Мощность теплообменника: 9.32 кВт.
- Мощность нагревателя: 9.32 кВт.
- Макс. потребляемая мощность: 9320 Вт.
Подбор и установка
Проверьте рабочую точку по расходу воздуха и сопротивлению сети, параметры питания и допустимые условия эксплуатации. Одного максимального расхода воздуха недостаточно для расчёта вентиляции.
Технические характеристики
Заводской артикул: WHR-W 600x300-4.
Основные
| Бренд | SHUFT |
|---|---|
| Серия | WHR-W |
| Тип канального охладителя | Водяной |
| Тип нагревательного элемента | Медно-алюминиевый теплообменник с механически расширенными трубами |
| Материал корпуса | Оцинкованная сталь |
| Материал теплообменника | Медно-алюминиевый |
| Гарантийный срок | 12 мес |
| Срок службы | 10 лет |
| Страна производства | РОССИЯ |
Потребительские
| Область применения | Полупромышленное оборудование |
|---|---|
| Вид канала | Прямоугольный |
Дополнительные
| Шаг оребрения теплообменника | 2.1 мм |
|---|
Производительность
| Аэродинамическое сопротивление теплообменника | 94 Па |
|---|---|
| Гидравлическое сопротивление теплообменника | 15.02 кПа |
| Макс. расход воздуха | 1760 м3/час |
| Мощность теплообменника | 9.32 кВт |
| Расход воды | 1,33 м3/час |
| Скорость воздуха в воздухонагревателе | 2.7 м/с |
| Температура воздуха после теплообменника | 16.9 °С |
Монтажные
| Вариант размещения | Горизонтальное |
|---|---|
| Мощность нагревателя | 9.32 кВт |
| Макс. потребляемая мощность | 9320 Вт |
| Макс. рабочее давление | 94 Па |
| Типоразмер | 600*300 мм |
| Вход/выход теплообменника | 1 (внешняя) дюйм |
| Диаметр патрубка для отвода конденсата | 20 мм |
| Макс. напор | 94 Па |
| Напряжение электропитания | 220 - 240 В |
| Напряжение электропитания | 380 - 400 В |
Комплектность
| Каплеуловитель | Да |
|---|---|
| Отвод конденсата | Да |
| Наличие BIM модели | Нет |
Вес и габариты товара
| Высота товара | 39 см |
|---|---|
| Ширина товара | 31.6 см |
| Глубина товара | 83.5 см |
| Масса товара (нетто) | 21.8 кг |
Вес и габариты упаковки
| Высота упаковки товара | 34.5 см |
|---|---|
| Ширина упаковки товара | 90.5 см |
| Глубина упаковки товара | 64.5 см |
| Масса товара с упаковкой (брутто) | 22 кг |
Доступность, комплектацию и условия поставки уточняйте перед оформлением заказа.
