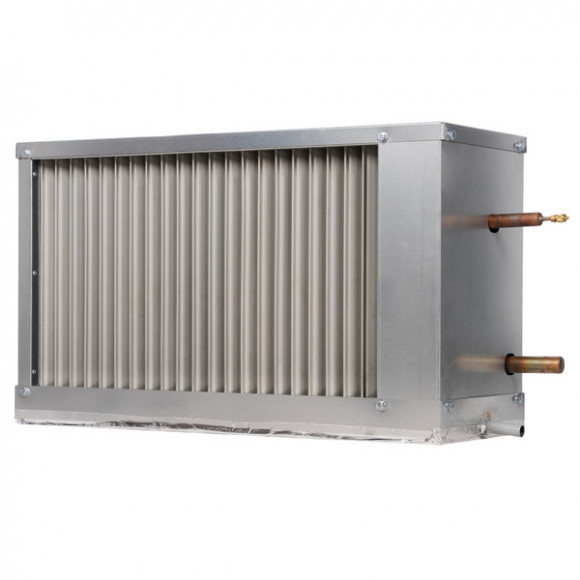

Охладитель фреоновый для прямоугольных каналов SHUFT WHR-R 900x500-3
- Обзор
- Характеристики
- Отзывы0
Охладитель фреоновый для прямоугольных каналов SHUFT WHR-R 900x500-3 — канальные охладители в каталоге TNCLI. Ниже приведены параметры этого исполнения для сравнения с требованиями проекта или помещения.
Основные параметры
- Тип нагревательного элемента: Медно-алюминиевый теплообменник с механически расширенными трубами.
- Макс. расход воздуха: 4365 м3/час.
- Мощность теплообменника: 21.3 кВт.
- Мощность нагревателя: 23.6 кВт.
- Макс. потребляемая мощность: 23600 Вт.
Подбор и установка
Проверьте рабочую точку по расходу воздуха и сопротивлению сети, параметры питания и допустимые условия эксплуатации. Одного максимального расхода воздуха недостаточно для расчёта вентиляции.
Технические характеристики
Заводской артикул: WHR-R 900x500-3.
Основные
| Бренд | SHUFT |
|---|---|
| Серия | WHR-R |
| Тип канального охладителя | Фреоновый |
| Тип нагревательного элемента | Медно-алюминиевый теплообменник с механически расширенными трубами |
| Материал корпуса | Оцинкованная сталь |
| Материал теплообменника | Медно-алюминиевый |
| Хладагент | R22, R410A, R507, R404A, R134a |
| Гарантийный срок | 12 мес |
| Срок службы | 10 лет |
| Страна производства | РОССИЯ |
Потребительские
| Область применения | Полупромышленное оборудование |
|---|---|
| Вид канала | Прямоугольный |
Дополнительные
| Шаг оребрения теплообменника | 2.1 мм |
|---|
Производительность
| Аэродинамическое сопротивление теплообменника | 95 Па |
|---|---|
| Гидравлическое сопротивление теплообменника | 31 кПа |
| Макс. расход воздуха | 4365 м3/час |
| Мощность теплообменника | 21.3 кВт |
| Расход воды | 3,7 м3/час |
| Скорость воздуха в воздухонагревателе | 2.7 м/с |
| Температура воздуха после теплообменника | 18 °С |
Монтажные
| Вариант размещения | Горизонтальное |
|---|---|
| Мощность нагревателя | 23.6 кВт |
| Макс. потребляемая мощность | 23600 Вт |
| Макс. рабочее давление | 60 Па |
| Типоразмер | 900*500 мм |
| Вход/выход теплообменника | 1 (внешняя) дюйм |
| Вход/выход теплообменника | 28/35 мм |
| Диаметр патрубка для отвода конденсата | 20 дюйм |
| Диаметр патрубка для отвода конденсата | 20 мм |
| Макс. напор | 60 Па |
| Напряжение электропитания | 220 - 240 В |
| Напряжение электропитания | 380 - 400 В |
Комплектность
| Каплеуловитель | Да |
|---|---|
| Отвод конденсата | Да |
| Наличие BIM модели | Да |
Вес и габариты товара
| Высота товара | 60.77 см |
|---|---|
| Ширина товара | 32.548 см |
| Глубина товара | 116.905 см |
| Масса товара (нетто) | 37.6 кг |
Вес и габариты упаковки
| Высота упаковки товара | 60.77 см |
|---|---|
| Ширина упаковки товара | 116.905 см |
| Глубина упаковки товара | 32.548 см |
| Масса товара с упаковкой (брутто) | 37.9 кг |
Доступность, комплектацию и условия поставки уточняйте перед оформлением заказа.
